一、概述：

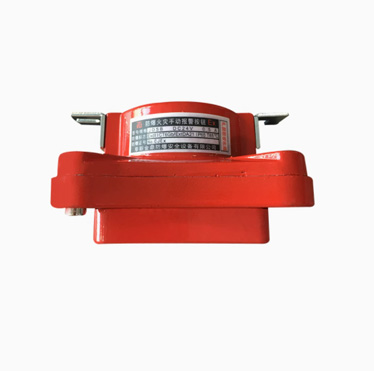

JDSB防爆火災手動報警按鈕（簡稱按鈕）為非編碼開關型按鈕，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，當人工確認火災事故發生后，按下此按鈕，即可向火災報警控制器發出報警信號()。本產品可以和國內外任何廠家的火災報警控制器配套使用。按鈕采用專用鑰匙復位，具有自鎖功能，滿足最新國標要求，并能有效抵御灰塵污染和潮濕空氣的影響。

本產品符合GB/T 3836.1—2021<<爆炸性氣體環境用電氣設備 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備 第2部分：隔爆型”d”>>的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。

二、主要技術參數

三、外形圖

四、安裝與接線

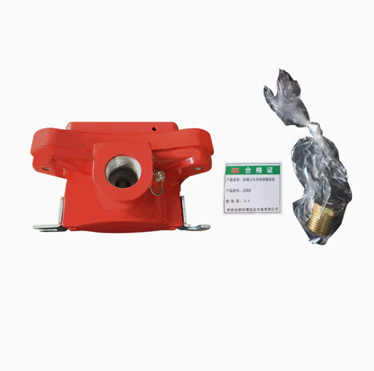

1、安裝: 根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪將按鈕固定在墻壁上，一般要求按鈕底部距地面高1.5m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。電纜的引入裝置: ⅡB級采用封口螺帽壓緊密封圈結構；ⅡC級采用密封填料函結構。

注：產品向系統連接時，采用截面積S≥1.5mm2的通用電纜連接。

2、接線：松開按鈕蓋的固定螺釘，將電纜線分別接在接線端子上（見下圖）。連線接好后，將按鈕蓋與體裝好。

B、D為無源常開輸出觸點；b、d為無源常閉輸出觸點
