一、概述：

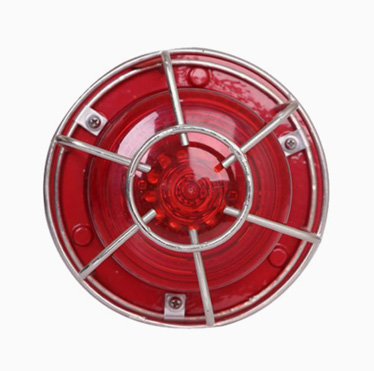

JDJD-G防爆火災報警警燈（簡稱警燈）為非編碼型報警警燈，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動光報警電路，發出光報警信號，完成報警目的。本產品也可同手動報警按鈕配合使用,達到簡單的光報警目的。警燈可以和國內外任何廠家的火災報警控制器配套使用。本警燈采用LED發光管、結構合理、造型美觀、性能可靠、安裝方便，是一種可靠性高、抗干擾能力強的火災報警裝置。
本產品符合GB/T 3836.1—2021<<爆炸性氣體環境用電氣設備 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性氣體環境用電氣設備 第2部分：隔爆型”d”>>、GB/T 3836.4--2021<<爆炸性氣體環境用電氣設備 第4部分：本質安全型”i”>>的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。

二、主要技術參數

三、外形圖

四、試驗、安裝與接線
1、試驗：每只警燈進線口均外引二根導線，用于檢驗報警警燈，用戶開箱后應盡快做報警試驗。實驗方法如下：將DC24V（AC220V）電源線接在二根外引導線上（無極性），供電后報警警燈便發出頻閃式光報警信號；報警信號持續數分鐘即說明產品合格。注：產品外接的二根導線只是用于檢驗產品用，產品向系統連接時，應將試驗用線去掉，采用截面積S≥1.0mm2的通用電纜連接，否則，防爆警燈將失去防爆性能。

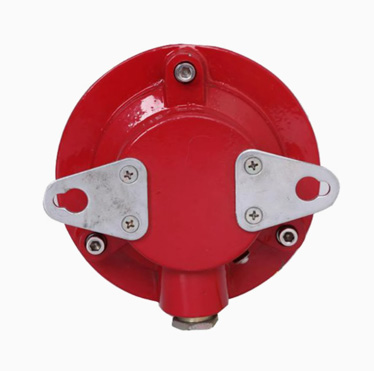

2、安裝: 用M6 螺釘通過報警警燈的固定爪,將防爆外殼固定在墻壁或頂棚上.電纜的引入裝置:ⅡB級采用封口螺帽壓緊密封圈結構;ⅡC級采用密封填料函結構。
3、接線：松開報警警燈外殼的固定螺釘，打開隔爆腔，將電纜線分別接在接線端子上（見下圖）。連線接好后，將報警警燈的上蓋裝好。

D、D為DC24V或AC220V電源（無極性）
